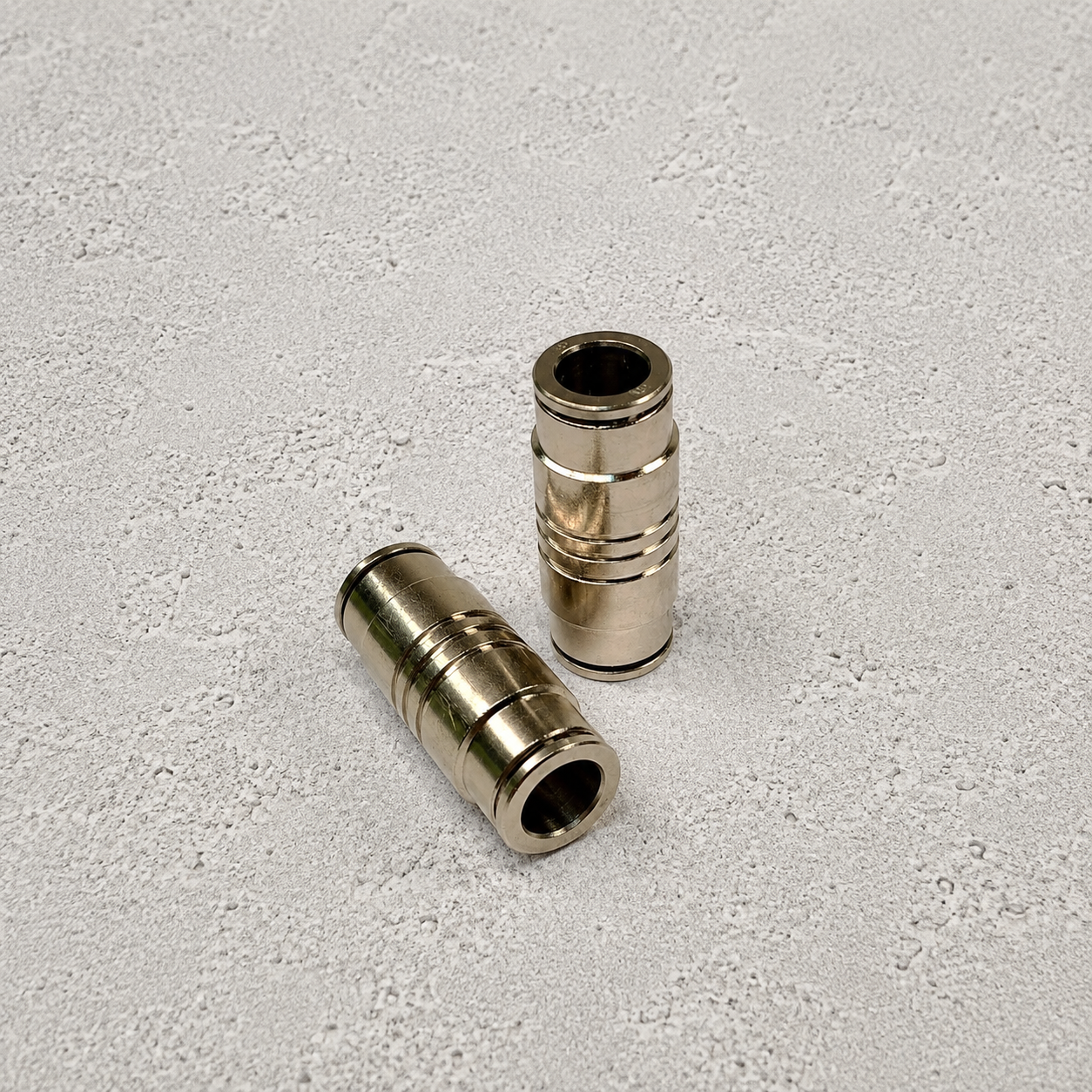

Фітинг CAMOZZI 6580 10 — пряме з’єднання трубки Ø10 мм
CAMOZZI 6580 10 — прямий фітинг серії 6000 для швидкого з’єднання двох пневматичних трубок з однаковим зовнішнім діаметром 10 мм.
Конструкція фітинга забезпечує швидке підключення та від’єднання трубки без використання різьбового з’єднання. Трубка фіксується цанговим механізмом, що дозволяє виконувати монтаж та демонтаж під час обслуговування пневматичної системи.
Фітинг 6580 10 має два однакових приєднання Ø10 мм:
Ø10 мм → Ø10 мм
Корпус і цанга виготовлені з нікельованої латуні, ущільнення — NBR. Фітинг розрахований на роботу зі стисненим повітрям. Серія CAMOZZI 6000 підтримує роботу з трубками з поліаміду, поліуретану, поліетилену, поліестеру та PTFE за умови відповідності характеристик трубки робочим параметрам системи.
Основні переваги
- оригінальний фітинг CAMOZZI;
- модель 6580 10;
- пряме з’єднання Ø10 → Ø10 мм;
- швидкий монтаж трубки;
- корпус і цанга — нікельована латунь;
- ущільнення — NBR;
- компактна конструкція;
- підходить для пневматичних систем зі стисненим повітрям;
- виготовлений відповідно до конструкції серії CAMOZZI 6000.
Технічні характеристики
| Характеристика | Значення |
| Виробник | CAMOZZI |
| Серія | 6000 |
| Модель | 6580 |
| Артикул виробника | 6580 10 |
| Тип | Прямий фітинг |
| З’єднання | Ø10 мм → Ø10 мм |
| Зовнішній діаметр трубки | 10 мм |
| Матеріал корпусу | Нікельована латунь |
| Матеріал цанги | Нікельована латунь |
| Ущільнення | NBR |
| Робоче середовище | Стиснене повітря |
| Робочий тиск | −0,9…16 бар* |
| Робоча температура | −20…+80 °C* |
* Фактичні допустимі значення залежать також від характеристик трубки, яка використовується в системі.
Для якої трубки підходить CAMOZZI 6580 10?
Модель 6580 10 призначена для трубки із зовнішнім діаметром 10 мм.
Важливо: позначення D10 / Ø10 означає зовнішній діаметр трубки, яка вставляється у фітинг.
Монтаж
- Відріжте трубку рівно, без перекосу.
- Переконайтеся, що зовнішня поверхня трубки не має пошкоджень.
- Вставте трубку у фітинг до упору.
- Перевірте надійність фіксації.
- Після подачі повітря перевірте з’єднання на герметичність.
Важливо
CAMOZZI 6580 10 належить до серії 6000. Виробник визначає робочим середовищем цієї серії стиснене повітря.
Не використовуйте фітинг для середовищ або умов, для яких його характеристики не передбачені виробником. Для відповідальних систем необхідно враховувати характеристики не тільки фітинга, але й трубки.
Якщо ви не впевнені, який фітинг CAMOZZI потрібен для вашої системи, напишіть нам — допоможемо підібрати потрібний діаметр і тип з’єднання.
